Wenn Sie ein vorhandenes Dach, eine Pergola oder ein Vordach nachbauen möchten, lautet eine der ersten Fragen: Welchen Winkel hat der geneigte Balken? Dafür benötigen Sie keinen teuren digitalen Winkelmesser. Mit zwei Zimmermannswinkeln, einer Wasserwaage und einem Maßband lässt sich der Winkel in wenigen Minuten genau berechnen.
Was Sie benötigen
- Zwei Zimmermannswinkel oder Anschlagwinkel
- Eine Wasserwaage
- Ein Maßband oder Lineal
- Einen Taschenrechner oder ein Smartphone
Das Grundprinzip

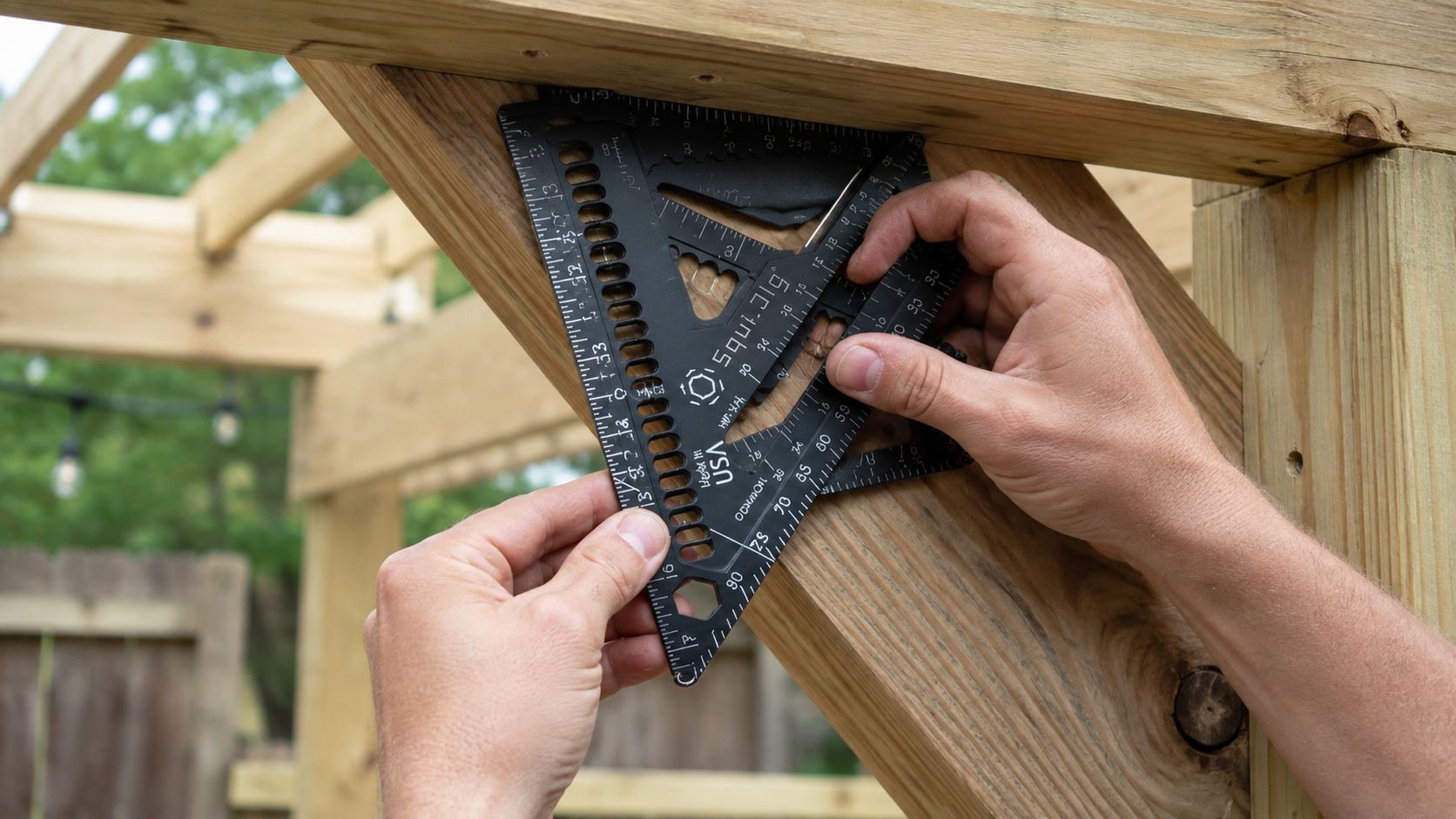

Mit den beiden Winkeln erstellen Sie am geneigten Balken ein kleines rechtwinkliges Messdreieck. Gemessen werden:
- Lauflänge — die waagerechte Entfernung
- Höhenunterschied — der vertikale Anstieg über diese Entfernung
Aus diesen beiden Maßen entsteht ein rechtwinkliges Dreieck. Der Balkenwinkel wird aus dem Verhältnis von Höhenunterschied zu Lauflänge berechnet.
Schritt-für-Schritt-Anleitung
- Legen Sie den ersten Winkel an die Unterseite oder Seite des Balkens. Eine Kante muss fest an der geneigten Fläche anliegen.
- Verwenden Sie den zweiten Winkel als senkrechte Referenz. Halten Sie ihn so an den ersten, dass beide Werkzeuge einen klaren rechten Winkel bilden.
- Richten Sie die waagerechte Referenz aus. Prüfen Sie mit der Wasserwaage, dass die als horizontal verwendete Linie tatsächlich waagerecht ist.
- Messen Sie die horizontale Lauflänge. Für eine einfache Berechnung eignen sich 100 mm, 200 mm, 500 mm oder 1.000 mm.
- Messen Sie den vertikalen Anstieg. Ermitteln Sie, wie stark der Balken über die gewählte Lauflänge ansteigt.
Formel für den Winkel
Winkel = arctan(Höhenunterschied ÷ Lauflänge)
Verwenden Sie auf dem Taschenrechner die Umkehrfunktion des Tangens, dargestellt als tan⁻¹ oder atan.
Beispiel 1
Steigt der Balken über 1.000 mm horizontal um 87 mm:
Winkel = arctan(87 ÷ 1.000) = ungefähr 5°
Beispiel 2
Steigt der Balken über 1.000 mm horizontal um 140 mm:
Winkel = arctan(140 ÷ 1.000) = ungefähr 8°
Schnelltabelle
| Winkel | Anstieg auf 1.000 mm | Neigung in Prozent |
|---|---|---|
| 5° | 87 mm | 8,7% |
| 8° | 141 mm | 14,1% |
| 10° | 176 mm | 17,6% |
| 15° | 268 mm | 26,8% |
| 30° | 577 mm | 57,7% |
Grad und Prozent nicht verwechseln
Eine Neigung von 10% entspricht nicht 10°. Bei 10% steigt die Konstruktion um 100 mm auf 1.000 mm und der Winkel beträgt ungefähr 5,7°. Das ist ein häufiger Fehler bei der Bestellung von Verbindern oder beim Zuschnitt von Dachbalken.
So verbessern Sie die Genauigkeit
- Messen Sie über die größtmögliche praktikable horizontale Strecke.
- Kontrollieren Sie das Ergebnis an mindestens zwei Stellen.
- Achten Sie darauf, dass das Holz nicht verdreht oder verbogen ist.
- Messen Sie den tragenden Balken, nicht Dachziegel oder Verkleidungen.
- Runden Sie erst nach Abschluss der Berechnung.
Warum der genaue Winkel wichtig ist
Der korrekte Winkel beeinflusst Balkenzuschnitte, Verbinderwahl, Dachentwässerung, Endhöhe und Ausrichtung der gesamten Konstruktion. Schon zwei oder drei Grad Abweichung können sichtbare Spalten und Montageprobleme verursachen.
LuxShade fertigt Metallverbinder für Holzpergolen und Vordächer mit Standard- und Sonderwinkeln. Messen Sie vor der Bestellung geneigter Verbinder Lauflänge und Höhenunterschied sorgfältig oder senden Sie uns eine klare Skizze mit Maßen.
Benötigen Sie Hilfe bei der Wahl des richtigen Verbinderwinkels? Senden Sie uns die horizontale Lauflänge und den vertikalen Höhenunterschied Ihrer Konstruktion. Wir helfen Ihnen, den benötigten Winkel zu bestimmen.
Wichtig: Diese Methode bestimmt nur die Geometrie. Balkenquerschnitte, Spannweiten, Schnee- und Windlasten sowie Befestigungsdetails sollten bei Bedarf separat von einer qualifizierten Tragwerksplanung geprüft werden.
